2

То что автор знал до постройки TPU.
Проведен тест, импульс есть, схема опыта ниже.

Из писем автора:
NO coil no xmrs, just a kick.
That should tell you learned gentleman that there exists a form of energy
convertible and useable which is directly related to a simple piece of wire
and instantaneous electron flow..
No one appears to be willing to get off their asses and do anything except
ask and demand more information before they will start to experiment.
Yes I am disappointed.

Никакой катушки, никаких xmrs, просто удар.
Это должно сказать вам, образованный джентльмен, что существует форма энергии, конвертируемая и используемая, которая напрямую связана с простым куском провода и мгновенным потоком электронов...
Ни кто, похоже, не хочет оторвать свои задницы и сделать что-нибудь, кроме как спрашивать и требовать больше информации, прежде чем начать экспериментировать. Да, я разочарован.

http://forumupload.ru/uploads/001b/e3/c6/2/t729892.jpg

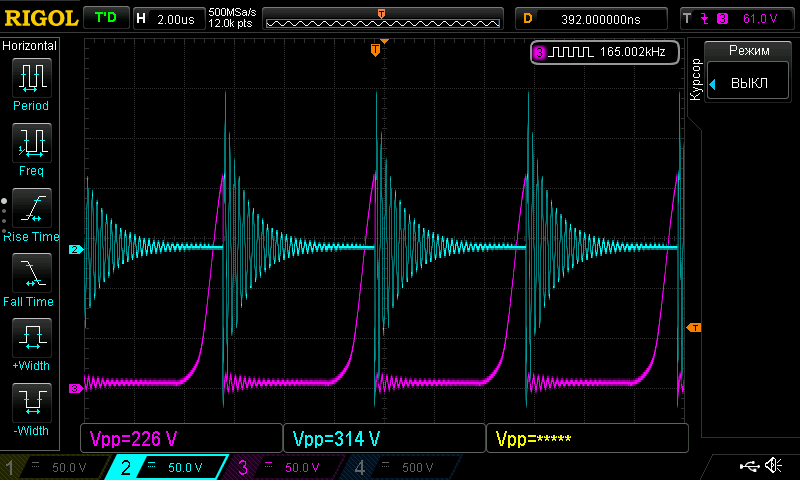

Полученные сигналы в одном из вариантов теста.
http://forumupload.ru/uploads/001b/e3/c6/2/t486783.png

3

Первые пробы назначения ферритового трансформатора, он является неотъемлемой частью TPU.
http://forumupload.ru/uploads/001b/e3/c6/2/t860844.jpg
http://forumupload.ru/uploads/001b/e3/c6/2/t433609.jpg

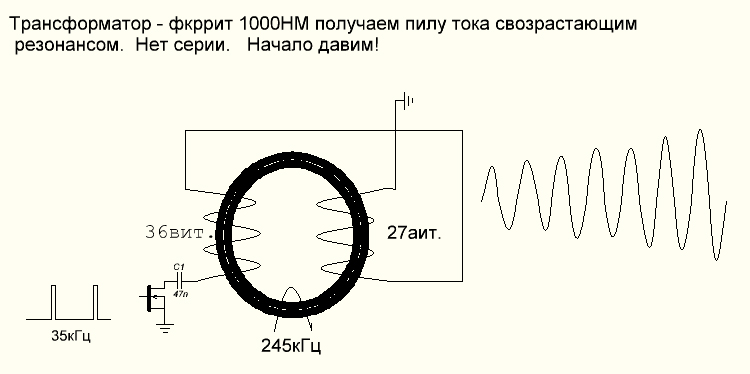

Тест ферритового трансформатора как смеситель 245кГц и 35,705кГц. Для пробы что где и откуда...

http://forumupload.ru/uploads/001b/e3/c6/2/t386170.jpg

4

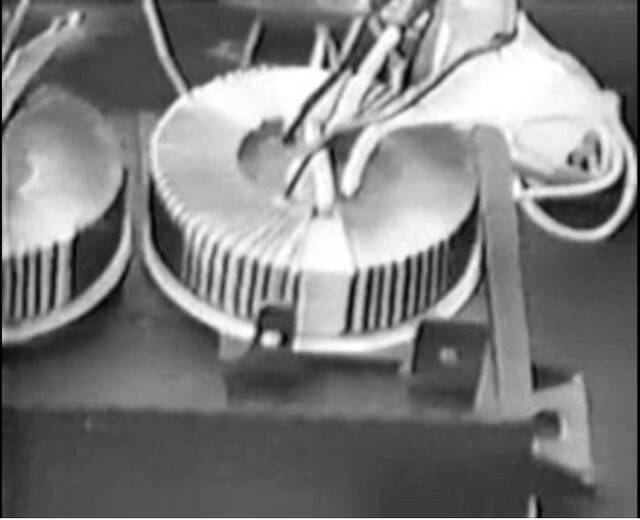

Автор дал частоту пропускания трансформатора 245кГц, отсюда выбрано ферритовое кольцо М1000 - М2000. Количество витков выбирается исходя из емкости коллекторов и индуктивности катушек трансформатора, так как 2 коллектора подключены на концы катушек (32х32).
http://forumupload.ru/uploads/001b/e3/c6/2/t444495.jpg

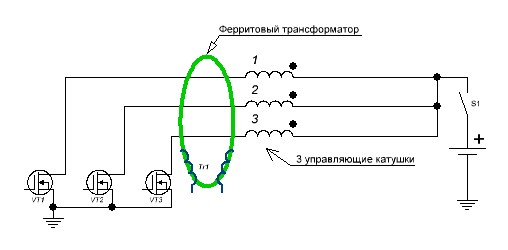

Питание ферритового трансформатора показано на схеме:
http://forumupload.ru/uploads/001b/e3/c6/2/t612303.jpg

Реальный сигнал на катушках ферритового трансформатора при сигнале 245кГц/3 на управляющих катушках со смещением по фазе 120 градусов.
http://forumupload.ru/uploads/001b/e3/c6/2/t64276.png

Обмотки изолированы от феррита из расчета 2000-3000в, все зависит от режима работы управляющих катушек. Назначение этого трансформатора - мало затратно получить большой потенциал на обмотках 32х32.

5

Автор дал косвенное указание какие сигналы на коллекторе надо формировать, а именно в виде крыла самолета - фактически формировать резкий перепад потенциала на катушке коллектора, в итоге получить импульсы "радианта" или ударные волны по Н.Тесла.
Read how the engineers finally developed the proper wing design to accomplish super sonic speed in aircraft.
I hope it will give you a picture of what is going on inside the generator and especially the collector.

Прочитайте, как инженеры наконец-то разработали правильную конструкцию крыла для достижения сверхзвуковой скорости в самолетах.
Надеюсь, это даст вам представление о том, что происходит внутри генератора и особенно коллектора.

What I measured during this process was very interesting.
All these frequencies occasionally met at the same time with a much larger kick at the output. Anyway, I have taken a high voltage power supply as follows: 500 v-0-500 v  300 mV plate transformer run it through a full wave silicon circuit then run it through a 5U4 electron tube rectifier.

То, что я измерил во время этого процесса, было очень интересно.
Все эти частоты иногда встречались в одно и то же время с гораздо большим толчком на выходе.
В общем, я взял высоковольтный источник питания следующим образом:
500 v-0-500 v 300 mV пластинчатый трансформатор, пропустил его через полноволновую кремниевую схему, затем пропустил через выпрямитель на электронной лампе 5U4.

Проведены разные тесты по поводу формы сигнала "крыло самолета", логически организовалась примерная схема:
http://forumupload.ru/uploads/001b/e3/c6/2/t335844.jpg

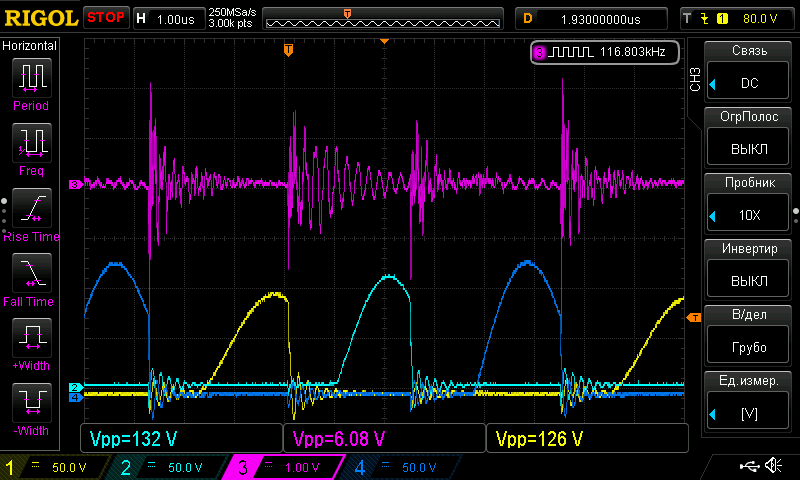

Получена форма сигнала в виде "крыло самолета", это первые тесты с положительным результатом - появился сигнал "радианта" на соседних проводах:
http://forumupload.ru/uploads/001b/e3/c6/2/t917599.png

6

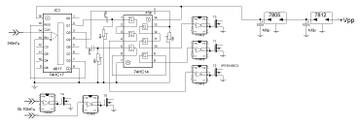

Схема управления состоит из делителя частоты и двух генераторов, с одного генератора подавалась частота 245кГц, с второго генератора(двухканальный), 2 канала на частоте 35.705кГц с установкой скважности и фазы между каналами. Есть зависимость при смещении фазы сигнала в пределах 1-10 градусов, возможны другие пределы.
http://forumupload.ru/uploads/001b/e3/c6/2/t574804.jpg

Генератор 35.705кГц со скважностью 1-10% для создания сигналов "крыло самолета", есть зависимость сдвига фазы на результирующий сигнал.
It is an insignificant power supply except when the two transformers get slightly out of phase with each other, or when they are connected in reverse of one another.
Then you can measure all kinds of things going on.
You can generate all kinds of hash and multiple frequencies, and I do mean all kinds.
What I measured during this process was very interesting.

Это незначительный источник питания, за исключением случаев, когда два трансформатора немного расходятся по фазе друг с другом, или когда они подключены в обратном направлении друг к другу.
Тогда вы можете измерить все виды происходящего.
Вы можете генерировать все виды сигналов и множественных частот, и я действительно имею в виду все виды.
То, что я измерил во время этого процесса, было очень интересно.

Скважность на управляющие катушки подбирается одинаковой для трех каналов, они создают вращение магнитного поля, "вихрь" по С.М.
По настройке автор писал:
When I began to study the effects of multiple frequencies combined together I found out that when you deliberately strive to create the worst case scenario of frequencies you start to get some very measurable kicks.
Когда я начал изучать эффекты нескольких частот, объединенных вместе, я обнаружил, что когда вы намеренно стремитесь создать наихудший сценарий частот, вы начинаете получать весьма ощутимые удары.
При настройке резонанса в контуре есть положение с минимальным потреблением питания, возможно автор подсказывает об этом варианте настройки.

7

С.М. писал "It is an insignificant power supply except when the two transformers get slightly out of phase with each other, or when they are connected in reverse of one another.
Then you can measure all kinds of things going on.
You can generate all kinds of hash and multiple frequencies, and I do mean all kinds.
What I measured during this process was very interesting.
All these frequencies occasionally met at the same time with a much larger kick at the output.
Anyway, I have taken a high voltage power supply as follows:
500 v-0-500 v  300 mV plate transformer run it through a full wave silicon circuit then run it through a 5U4 electron tube rectifier.
"
"Это незначительный источник питания, за исключением случаев, когда два трансформатора немного расходятся по фазе друг с другом, или когда они подключены в обратном направлении друг к другу.
Тогда вы можете измерить все виды происходящего.
Вы можете генерировать все виды хэша и множественных частот, и я действительно имею в виду все виды.
То, что я измерил во время этого процесса, было очень интересно.
Все эти частоты иногда встречались в одно и то же время с гораздо большим толчком на выходе.
В общем, я взял высоковольтный блок питания следующего содержания:
500 v-0-500 v 300 mV пластинчатый трансформатор, пропустил его через полноволновую кремниевую схему, затем пропустил через выпрямитель на электронной лампе 5U4.
"
Практически импульс тока от управляющих катушек разгоняет резонанс в ферритовом трансформаторе во вторичке 32х32витка, красный+синий лучи. После встречи частот 245кгц и 35.705кгц получаем на синусе "крыло самолета" и выброс ИМПУЛЬСА "радианта", короткий импульс на частоте 35.705еГц формирует, по С.М. импульс тока от МПЗ и резонанс сбивается, после этого за 7 периодов резонанс на 32х32 витках восстанавливается по нарастающей до следующего такта 35.705кГц.
Но частоты постепенно сближаются и удаляются, потому получаем пачки импульсов "радианта" увеличивающиеся по амплитуде и далее уменьшающиеся по амплитуде с частотой повторения около 5 кГц, вторая картинка.
Скважность 35.705кГц 1-10%, короткие импульсы, только чтоб резко изменить потенциал на коллекторе!!!

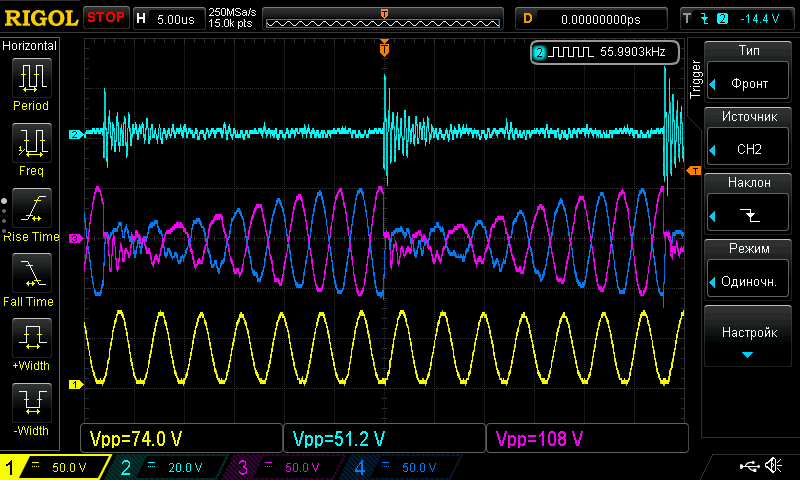

В результате тестов, получены сигналы на макете 15" TPU. как писал автор, "частоты иногда встречаются" и получаем форму "крыло самолета"(Красный луч) с возникновением "радианта"(Зеленый луч) на соседних проводах:
http://forumupload.ru/uploads/001b/e3/c6/2/t814423.png

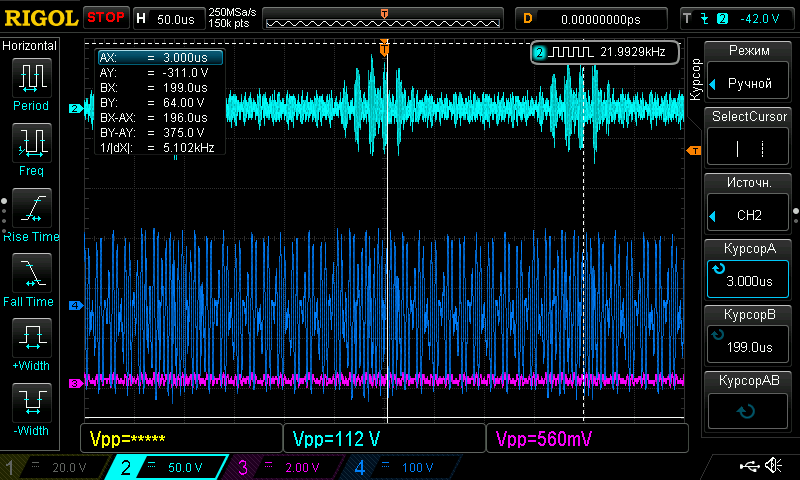

Но частоты 245кгц и 35.705кгц постепенно сближаются и удаляются, потому получаем пачки импульсов "радианта" увеличивающиеся по амплитуде и далее уменьшающиеся по амплитуде с частотой повторения около 5 кГц. В результате работы появились биения частот с результирующей около 5 кГц, автор назвал эту частоту в видео демонстрации работы TPU.
http://forumupload.ru/uploads/001b/e3/c6/2/t677474.png
Приведенные сигналы получены на макете по форме и амплитуде скорее всего будут отличаться в реально рабочем TPU.
По TPU С.М. есть небольшая неразгаданность описания, особенно в расчетах индуктивностей, приведены только тесты эффектов описанных автором, то как удалось понять его описание и перевести в конструктив для тестов.
